Описание
PacsAnalyser - утилита для сбора информации о модуле ПЛК, таблиц отказов и данных Ethernet Station Manager.
PacsAnalyzer совместим со следующими CPU:
- Все CPU PAC (RX3i и RX7i) и RX3i ENIU.
- Контроллер RXi (ICRXICTL000)
- CPU серии 90-70
- Серия 90-30, включая CPU374 / 372
- Модульные ПЛК VersaMax и Nano / Micro (сбор данных Ethernet не поддерживается)
Поддерживаются Ethernet и последовательные соединения. По умолчанию соединение PacsAnalyzer с ПЛК будет осуществляться через Ethernet, но если пользователь захочет подключаться через последовательное соединение, будут собраны только таблицы информации о cбое ПЛК. Сбор данных Ethernet Station Manager (анализ ETM) не будет осуществлен.
Чтобы собрать данные Ethernet Station Manager, вы должны использовать инструмент Pacstation Manager и кабель с последовательным портом управления Ethernet-интерфейсом.
При использовании PacsAnalyzer на компьютерах Windows 7, необходимо отключить брандмауэр Windows, чтобы инструмент мог правильно собирать данные Ethernet. Так же инструмент можно добавить в список разрешенных программ брандмауэра Windows. Дополнительную информацию смотрите в прилагаемом документе - Win 7 considerations.pdf
Pacsanalyzer интегрирован в Proficy Machine Edition, начиная с версии 8.60.

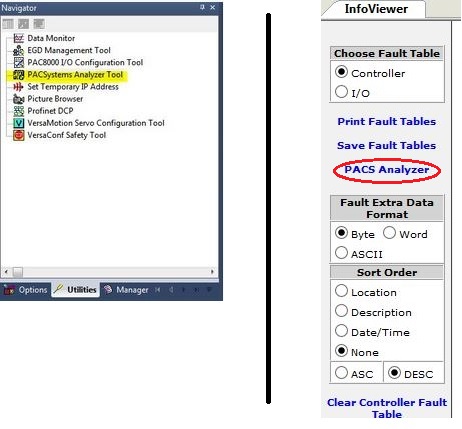

В Proficy Machine Edition 8.60 , пользователи могут запустить инструмент PacsAnalyzer во вкладке Navigator > Utilities. Начиная с версии 8.60 SIM 4 PacsAnalyzer можно запустить из таблицы сбоев ПЛК.

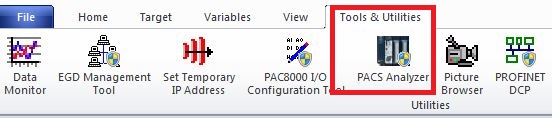

Также инструмент PacsAnalyzer можно запустить из главного меню во вкладке Tools & Utilities.
Инструкцию по использованию инструмента смотрите в документе PacsAnalyzer 4.3.pdf
